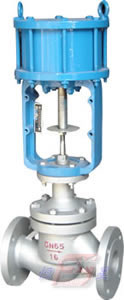

ZSJP型氣動活塞調節閥

零售價

0.0

元

市場價

0.0

元

瀏覽量:

產品編號

0015

數量

庫存:

所屬分類

氣動調節閥



產品描述

參數

特點和用途

　　ZSJM型精小型氣動活塞式套筒調節是由ZSA(B)-P型彈簧活塞式可調零執行機構和精小型套筒閥組件組成，結構比ZJHP、ZJHM更輕小。推力更大,但靈敏度稍差。閥芯采用平衡式結構，許用壓差大，抗振性好，噪聲低、穩定性好，裝拆簡便，選擇不同的彈簧范圍可得需要的許用壓差。
　　應用于要求噪音低，工作壓差大或按裝位置受限制或要求響應速度快的工業生產過程的自控系統中。
　　氣動活塞式調節閥均帶閥門定位器

主要技術參數

氣動活塞調節閥

公稱通徑mm			20				25	40		50	65	80	100	150		200
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.6	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
執 行機 構	型號
	氣缸直徑		125					160			200			250
	行程mm		16					25			40			60
	彈簧范圍KPa		氣關式：40～200，氣關式80～240，100～200，200～350，350～500
流量特性			直線；等百分比
可調比			R=50：1
公稱壓力MPa			1.6;4.0;6.4;
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

性能指標（帶定位器）

項目	指標值	項目			指標值
基本誤差%	1.0	始終點 偏差%	氣關	始點	1.0
				始點
回差	1.0		氣關	始點	1.0
死區	0.4			始點
額定行程偏差%	2.5	允許泄漏量L/h			閥額定容量

允許壓差（MPa）

ZSJP型精小型氣動活塞式調節閥 (單座)

氣源壓力MPa	彈簧范圍MPa	公稱通徑DN
		20				25	40		50	65	80	100	150		200
		10	12	15	20	25	32	40	50	65	80	100	125	150	200
0.25	40-200	2.9	2.5	1.6	0.9	0.73	0.8	0.6	0.31	0.29	0.19	0.12	0.13	0.09	0.05
0.30	80-240	5.9	5.0	3.2	1.8	1.47	1.6	1.2	0.62	0.59	0.39	0.24	0.27	0.18	0.10
0.25	100-200	6.4	6.25	4.0	2.25	1.84	2.0	1.3	0.78	0.74	0.49	0.31	0.34	0.22	0.123
0.40	200-350		6.4	6.4	4.5	3.68	4.0	2.6	1.56	1.48	0.98	0.62	0.78	0.44	0.246
0.55	350-500		6.4	6.4	6.4	6.4	6.4	4.5	2.73	2.6	1.72	1.1	1.2	0.77	0.43

ZSJM型精小型氣動活塞調節閥 (套筒)

氣源壓力MPa	彈簧范圍 KPa	公稱通徑DN
		20	25	40		50	65	80	100	150		200
		20	25	32	40	50	65	80	100	125	150	200
0.25	40-200	0.37		6.4	6.4	5.7	4.2	3.3	2.7	2.5	1.8	1.3
0.30	80-240	6.4		6.4	6.4	6.4	6.4	6.4	5.4	5.0	3.6	2.6
0.25	100-200	6.4		6.4	6.4	6.4	6.4	6.4	6.4	6.2	4.5	3.2
0.40	200-350	6.4		6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4
0.55	350-500	6.4		6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4

注：1.表列數據為氣開式
2.選用壓差超過1MPa時閥芯閥座密封面處應堆焊硬質合金或改用其它材料

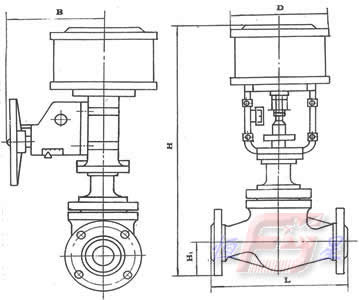

外形尺寸和重量

公稱通徑DN	D	B	Lmm			Hmm		H1			重量kg
公稱通徑DN	D	B	PN16	PN40	PN64	常溫	中溫	PN16	PN40	PN64	PN16	PN40
25	148	220	184	197	210	383	533	57.5	57.5	67.5	17	21
40	185		222	235	251	423	588	72.5	72.5	82.5	20.4	29.4
50	185		254	267	286	450	596	80	80	87.5	24.4	34.4
65	232	280	276	292	311	582	762	90	90	100	42	61
80			298	317	337	594	779	97.5	97.5	105	50	73
100			352	368	394	612	810	107.5	115	125	80	94
150	283	350	451	473	508	787	1047	140	150	170	120	140
200	283	350	600	600	650	807	1067	167.5	187.5	202.5	180	201

注：1.中溫型重量增加20%
2.氣信號接口為ZG1/4"

主要零件材質及可用溫度范圍

閥體、上閥蓋	ZG230-450	-40～+450℃
	ZG1Cr18Ni9Ti	-250～+550℃
	ZGOCr18Ni12Mo2Ti	-250～+550℃
閥塞、套筒	1Cr18Ni9	-250～+550℃
閥塞、套筒	OCr18Ni12Mo2Ti	-250～+550℃
填料	聚四氟乙烯	-40～+200℃
填料	柔性石墨	-200～+600℃
活塞環	TPU
壓縮彈簧	60Si2MnA
氣缸	鋁合金精拉管硬陽極氧化

可配附件

型號	名稱	備注
QFH-261	空氣過濾減壓器
或QGJ-261	空氣過濾減壓器
ZPQ	氣動閥門定位器	20～100KPa
或ZPD-171/172	電氣動閥門定位器	4～２０mA 0～１０mA
氣動大功率放大器		1：2
ZPQ	氣動保位閥
ZPXS	側裝手操機構

訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
